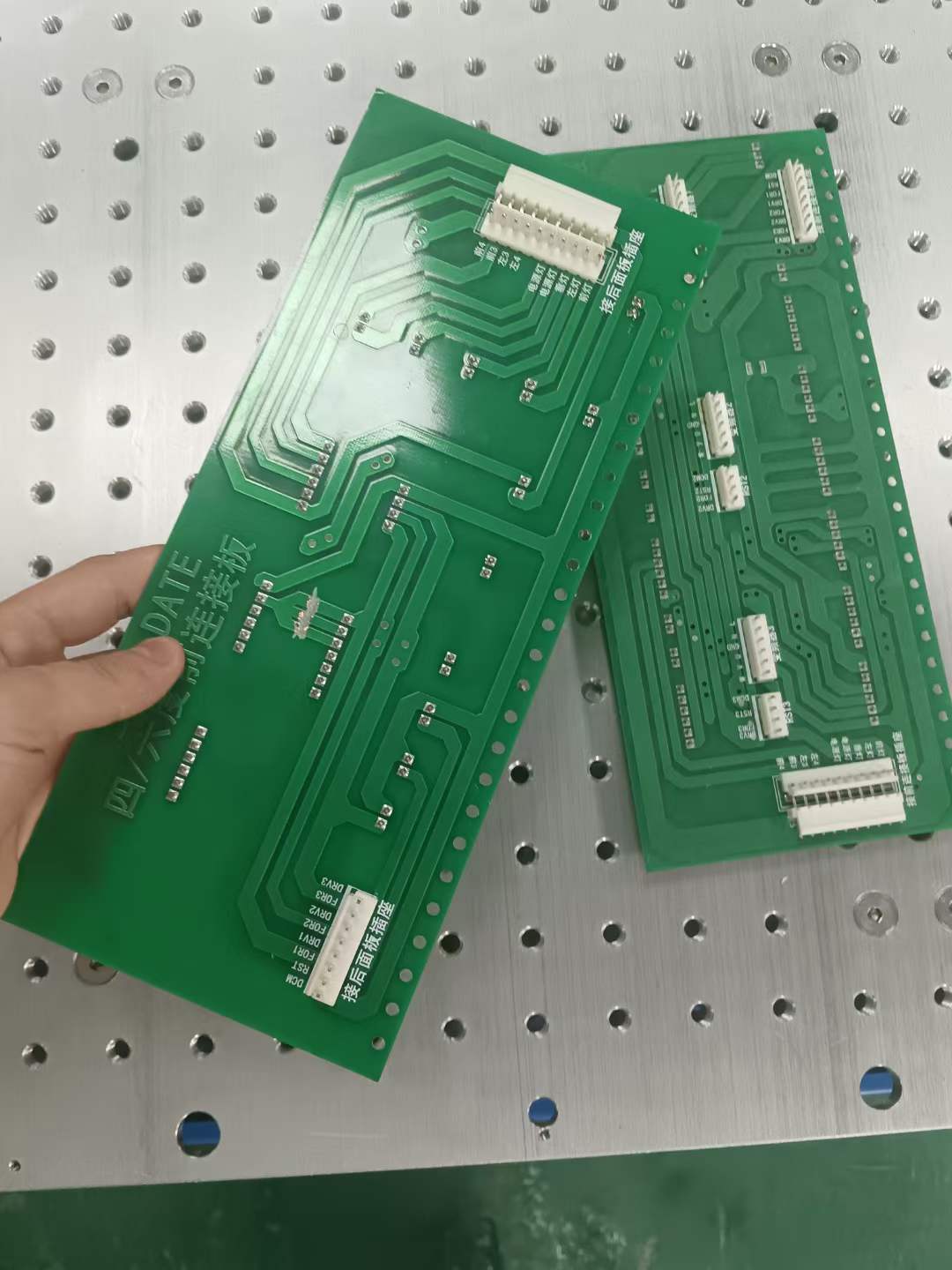

PCB线路板 振动测试目的及试验参数

测试目的：模拟pcb板在运输、使用和安装等过程中造成对PCBA的不良，更有效的检测出元器件在加工过程中的假焊、

冷焊等现象，观察其焊接点和各元部件功能是否异常，提前发现问题改进升级，进而提升pcb板可靠性和耐久性；

1.常用定频 测试频率如下：

垂直.上下.Y轴

A 30Hz   1.5mm振幅  振动2小时

B   35Hz   1.5mm振幅  振动2小时

C   50Hz   1.5mm振幅  振动2小时

水平.左右.X轴 ：同上

水平.前后.Z轴 ：同上

2.常用的扫频，测试频率如下：

A  10~35Hz 简易振幅：2mm ，振动4小时

B  10~55Hz 简易振幅：1.5mm ，振动4小时

C  35~60Hz 简易加速度：5g  ，振动4小时

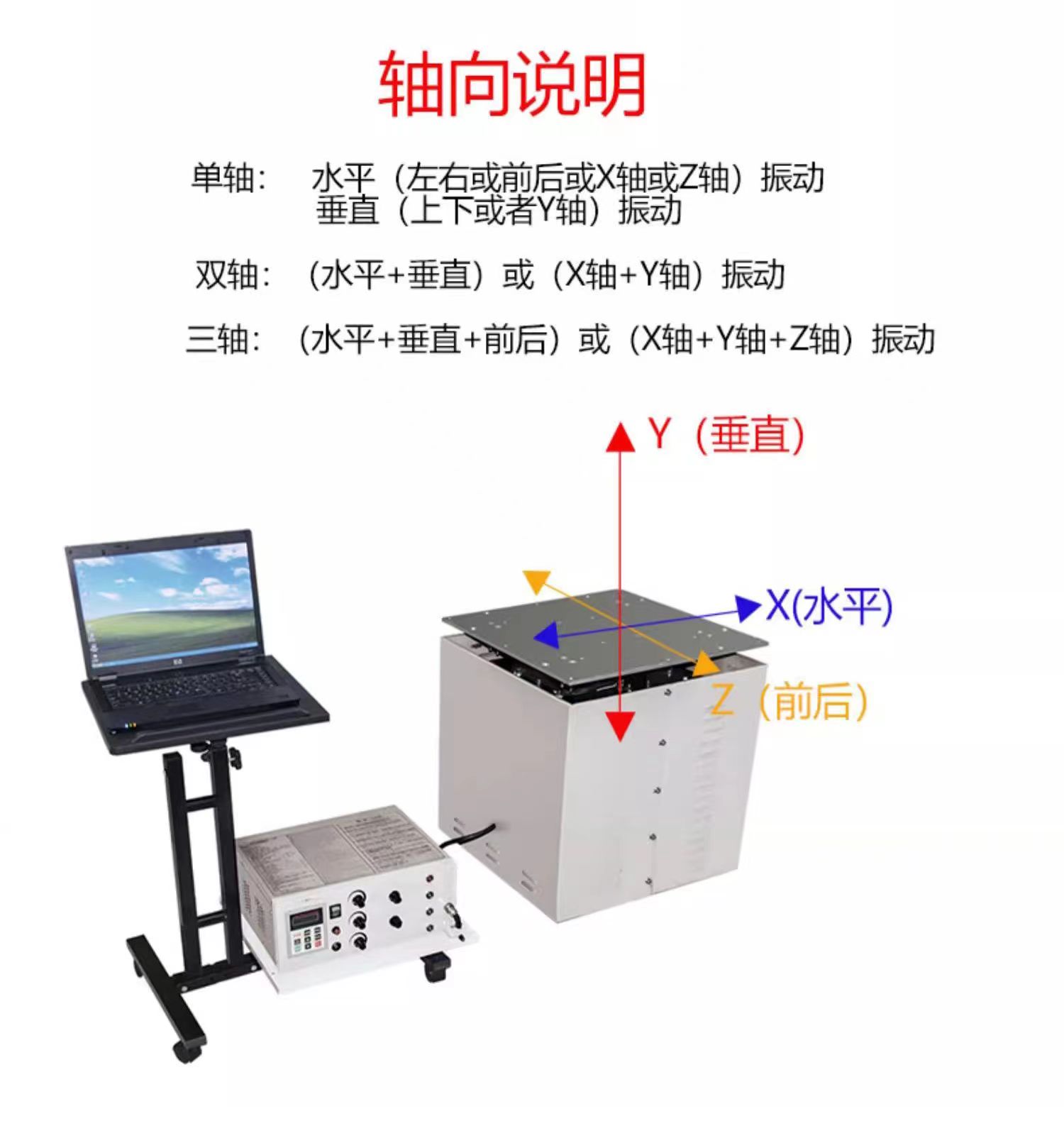

3.推荐我司机型（勤卓品牌电磁式振动台）：

①：50BL（1～400Hz）只能定频，效果：40～50％

②：50lPTP型，（0.5～600Hz）双轴向，定频率，扫频…，效果：50～60％

③：50MPTP型，（0.5～600Hz），三轴向，定频率，扫频，1oct／min…，效果，60～70％

④：50XPTP型，（0.5～600Hz）三轴向，随机＋正弦振动，定频率，扫频，1oct／min，模组运行，

交越频率…，效果：80～90％，完全满足各项振动要求，功能齐全；

振动试验标准：GJB 150.25-86  GB-T 4857.23-2003 　GBT4857.10-2005
