电磁式振动台测试不规则产品时要提前做哪些准备

电磁式振动台测试不规则产品时要提前做哪些准备：

第一阶段：产品与信息分析（测试前的基础）

产品特性分析：

尺寸与重量： 精确测量和称重，这是选择台面和设计夹具的基础。

重心位置： 这是最关键的一步！ 尽可能精确地计算出产品的三维重心坐标。夹具设计的核心目标之一就是将产品重心与振动台动圈的中心轴线对齐，

防止产生不必要的力矩和旋转运动。

结构强度与脆弱点： 识别产品上最坚固的部位（用于连接固定）和最脆弱的部分（如玻璃面板、薄壁结构、松散的内部元件）。测试中需重点关注和保护脆弱点。

接口信息： 确定产品的安装孔位、尺寸、螺纹规格等。

测试规范分析：

明确测试标准： 是依据国标、国军标、ISO、IEC，还是客户自定义标准？

理解测试目的： 是寻找共振点（正弦扫描）还是模拟真实环境（随机振动）？是耐久测试还是功能检验？

获取详细参数： 频率范围、加速度等级（Grms或Gpeak）、测试时长、振动方向（X/Y/Z轴）。

第二阶段：夹具设计与制造（成功的关键）

夹具是连接产品和振动台的桥梁，其重要性怎么强调都不过分。

设计原则：

刚性最大化： 夹具的第一要义是“刚”，其自身的共振频率应远高于测试的最高频率（理想情况是3-5倍以上）。通常使用镁合金或铝合金（重量轻、刚性好），对于大件或高强度测试也可使用钢。

轻量化： 在保证刚性的前提下，尽量减轻重量，以节省振动台的推力。

重心对齐： 设计时必须将产品的重心、夹具的重心和振动台动圈的中心轴调成一直线。

对称性： 尽量设计成对称结构，避免不平衡质量引起横向振动。

连接方式：

夹具-台面： 通常使用振动台台面上的螺纹孔，用高强度螺钉紧固。

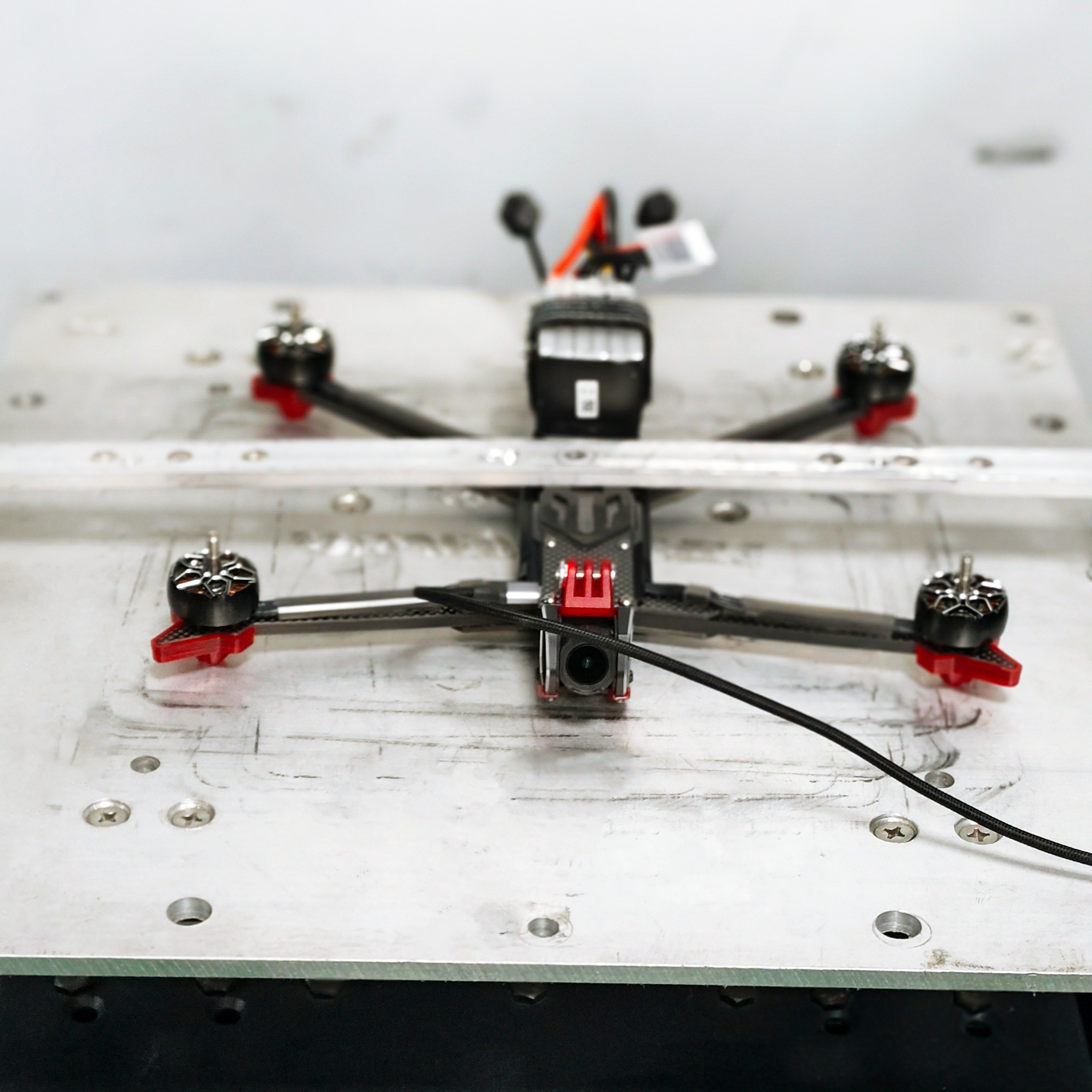

产品-夹具： 根据产品接口，可使用螺钉、压条、绑带等方式。确保连接牢固可靠，防止产品在振动中松动或飞出。

咨询制造商： 将产品信息和测试要求提供给专业的夹具制造商，他们最有经验设计出符合动力学要求的夹具。

第三阶段：安装与安全检查

试安装： 在不上台面的情况下，先将产品安装到夹具上，检查所有连接点是否匹配、牢固。

总重量校验： 称量“产品+夹具”的总重量，确保其不超过振动台的动圈最大负载能力和额定推力的限制。

刚性检查： 手动晃动，感受整个“产品-夹具”系统是否有明显的松动或柔性。
