规避芯片温测失效：恒温恒湿试验标准选型与落地细则

恒温恒湿试验是半导体芯片环境可靠性测试核心项目，通过模拟高低温、湿热交变环境，验证芯片封装、晶圆、PCB 模组在温湿度交变工况下的绝缘性能、焊接可靠性、电气参数稳定性，剔除原材料缺陷、封装工艺瑕疵带来的早期失效。不同应用领域芯片执行规范不同，军工、车规、消费电子、工控芯片分别对应差异化国标、国际通用标准，试验条件、温变速率、循环次数、判定阈值存在明显区别。

一、主流恒温恒湿试验执行标准汇总

国标 GB 体系（国内量产强制参考）

GB/T 2423.3 恒定湿热、GB/T 2423.4 交变湿热为国内通用基础标准，是消费级、工业级芯片常规测试依据；车载芯片参考 GB/T 30038 车用电子环境试验规范，军工芯片遵循 GJB 150 环境试验军用标准，试验温区、湿热循环严苛度大幅提升。

国际通用行业标准

IEC 60068 为全球电子元器件环境试验基准，JEDEC JESD22-A101、JESD22-A104 是半导体行业标杆标准，绝大多数进口芯片、外贸芯片恒温恒湿测试均依照 JEDEC 规范设定温变斜率、温湿度区间。车规 AEC-Q100 配套温湿试验条款，约束车载芯片 - 40℃~125℃宽温域湿热循环。

二、关键试验参数标准化管控

结合现行标准，常规芯片恒温恒湿分恒定湿热与交变湿热两类：恒定湿热常用 40℃/93% RH 连续 48h~1000h；交变湿热多采用 - 40℃~85℃、95% RH 交变循环，温变速率国标常规 1℃/min，JEDEC 高端芯片要求 3℃/min、5℃/min。测试全程实时监测漏电流、导通阻值、绝缘阻抗，超出规格即判定试验失效。

三、测试落地优化要点

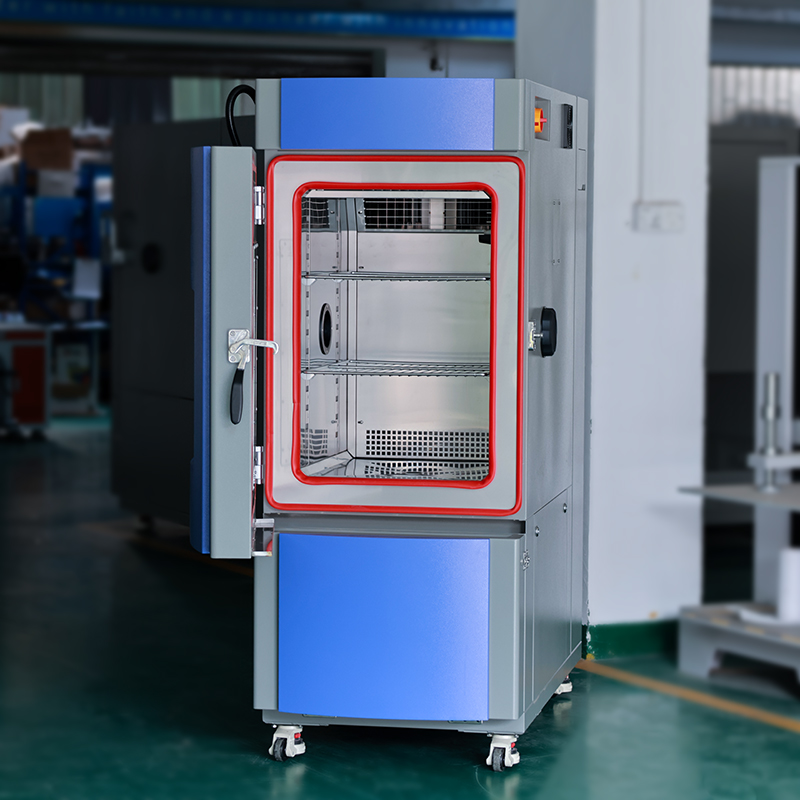

试验设备选型：选用带防凝露、风道均温设计的恒温恒湿试验箱，保证箱内温湿度均匀度满足 ±0.5℃、±3% RH，符合标准对腔体环境误差要求；

样品预处理：芯片常温静置 24h 去除内应力后再入箱，避免水汽凝结造成误判；

分档定制方案：消费芯片参照国标精简循环，车规 / 军工芯片从严执行 JEDEC、GJB 加严试验条件。
