一.技术参数

1) 工作电源：交流380V,50Hz

2) 实验空间：2500X2500X3350mm(W*D*H) ，

外箱尺寸：31500mm*2650mm*4380mm(W*D*H)

测试防护等级规格：满足GBT2423.38相关要求

顶部喷喷水面积： L1800mm*W1800mm喷头间隔600X600MM呈方阵式 整体由电机带动上下活动，喷水盘上下活动行程1200MM 中间四个花洒， 四边每边3个软节性喷水，可调整角度和方向

3) 转台抱杠直径：50MM，杠高3000MM

4) 转盘转速：0-15r/m

5) 抱杆样品固定座承载：200KG

6) 淋雨强度：4000±600MM/H

7) 淋雨时间：1-9999M可设定；控制器1分钟-99小时内可调。

8) 淋雨角度

a) 侧面喷水杠喷头向下：45°软性喷水管，可以调节角度

b) 喷头出水柱角度：35°～40°圆锥角

c) 顶部喷头水柱的轴线与被测设备顶部平面夹角：垂直角

二． 喷嘴

a) 淋雨喷嘴距设备的距离可移动调节（前后面、两个侧面）

b) 喷嘴角度：90°

c) 喷嘴直径：Φ1～2.5mm

d) 喷射压力：≥276kPa

e)噪声等级：≤70dB

f)顶部喷嘴：12+4个

控制系统：触摸屏+PLC控制，测试时间可设定，设有急停开关

三、其他要求：

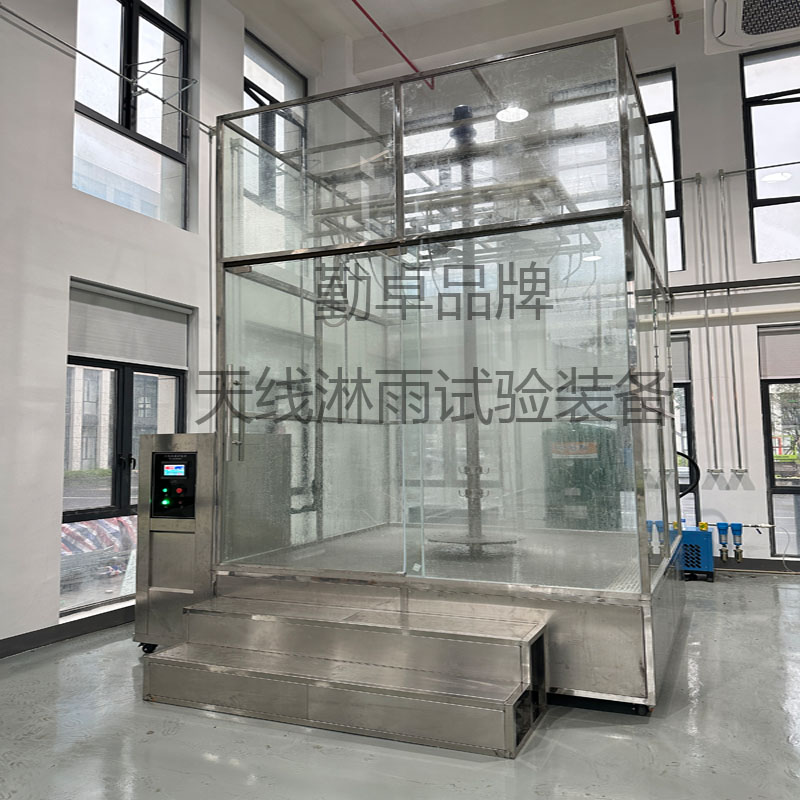

 箱体结构要求：外壳结构外框体采用SUS304=40*40*1.5方管拼焊成型  采用8MM钢化玻璃制作大门、观察窗要求：

大门及观察窗材质与舱板材质一致。大门采用手动双开大门，高度2250mm，宽度1150mm，开门角度120°。

玻璃视窗，整机采用不锈钢框架和钢化玻璃结构设计制作，全程测试可视化。

 控制系统：控制系统显示屏为彩色电容式触摸屏，屏幕7英寸，每英寸像素密度(ppi)不小于200。操作系统语言为中文。

控制精度要求控制时间不大于1秒，水流量不大于0.1L/h。

安全保护装置：高压喷淋试验箱中所有的报警设备采用声光报警设备。要求具备试验装置工作异常声光报警装置、水路安全保护装置、电源缺相、电源异常报警、漏电、短路、断路保险装置、电机过热、过载报警装置、缺水、低水位报警装置等安全保护装置。方面采取必要的防治措施，并满足为不锈钢材料制作，设计合理，经久耐用。高压喷水组件/工作旋转台/电气控制器部分组成
