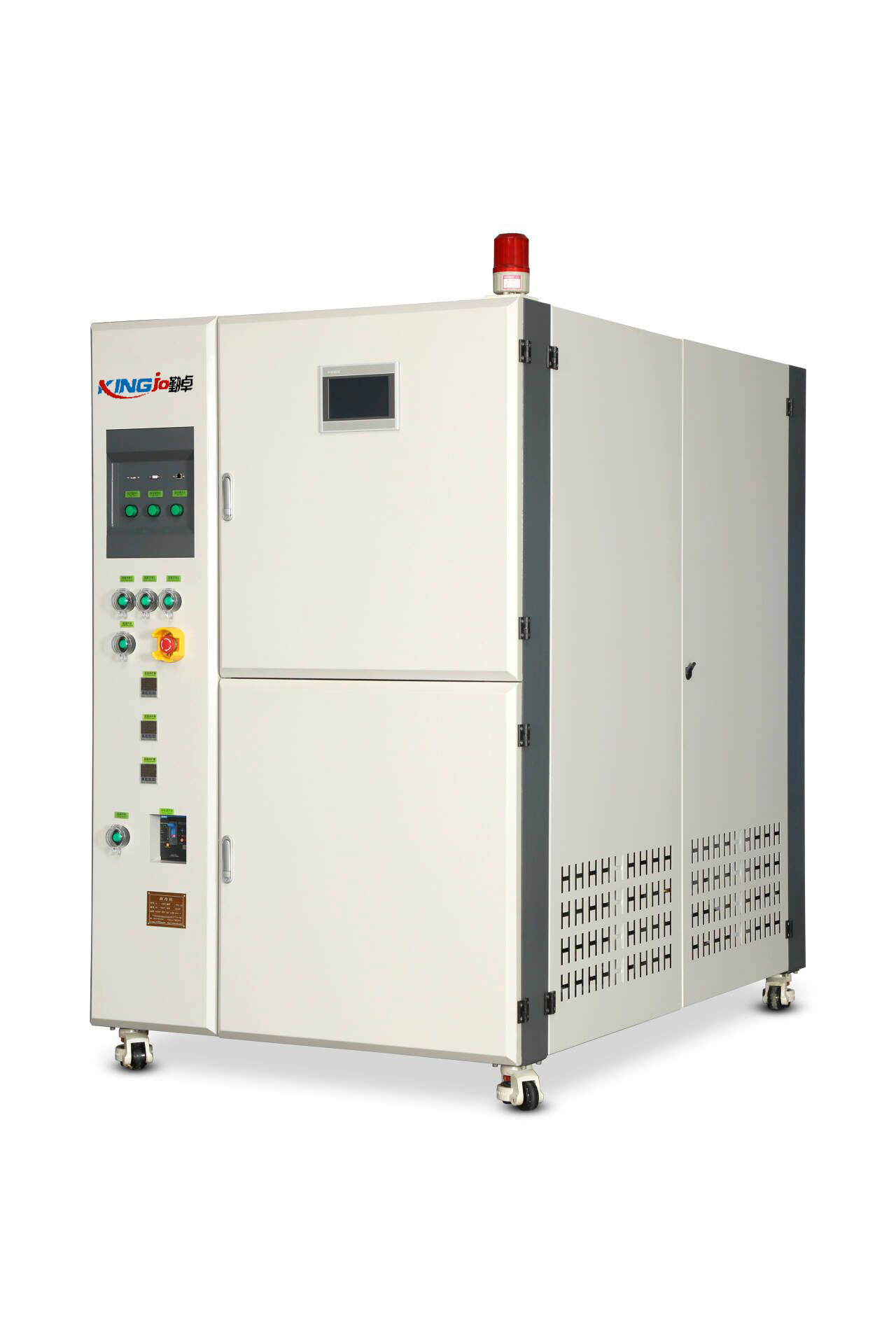

勤卓品牌单通道风冷机技术规格书
一、勤卓品牌单通道风冷机设备简介
1.1 技术指标
输入电源 | AC380V±5% ，50Hz±5% ，三相五线制 |
温度指标 | 常温型：0℃~50℃，温度范围内可调可控，温度控制精度≤±1℃（稳定状态下），温度显示分辨率0.1℃，进、出风口安装温度探头 |
流量指标 | 0~1500m³/h可单独调控，配备风速计，测量风速和风量 |
压力指标 | 压力范围0~200Pa，出风口传感器压力检测显示 |
制冷功率 | ≥4kW@25℃ |
制热功率 | ≥2kW@25℃ |
升降温速率 | ≥2℃/min（空载短接，全程平均） |
冷却方式 | 风冷 |
风仓 | 按需求定制（根据电池模组尺寸和数量） |
湿度 | 使用湿度变送器，检测显示湿度（不控湿） |
负载 | 模组、电池包等 |
工作模式 | 以太网通讯模式，支持Modbus Tcp通信，可实现本地和远程的手动/自动控制，并提供远程控制通讯协议，可选配定制CAN通讯 |
输入功率 | 整机最大运行功率约11kW |
配件 | 提供风冷机进、出水口连接管，总长度10m ，并且具备防老化功能 |
设备尺寸 | ≈D 1400×W 1000×H 1800 mm（不含风管接头100mm等部分突出，主体颜色默认RAL7035，或客户备注定制） |
注明：如上技术指标，未特殊注明测试工况时，默认为空载。
本设备主要由温控系统、钣金机壳和电控系统三部分组成，其主要的温控单系统原理简图如下：

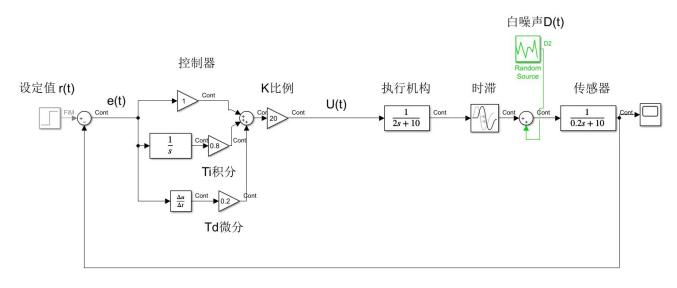

温控系统采用PID算法+SSR控制模式，PID算法控制原理简图如下：
