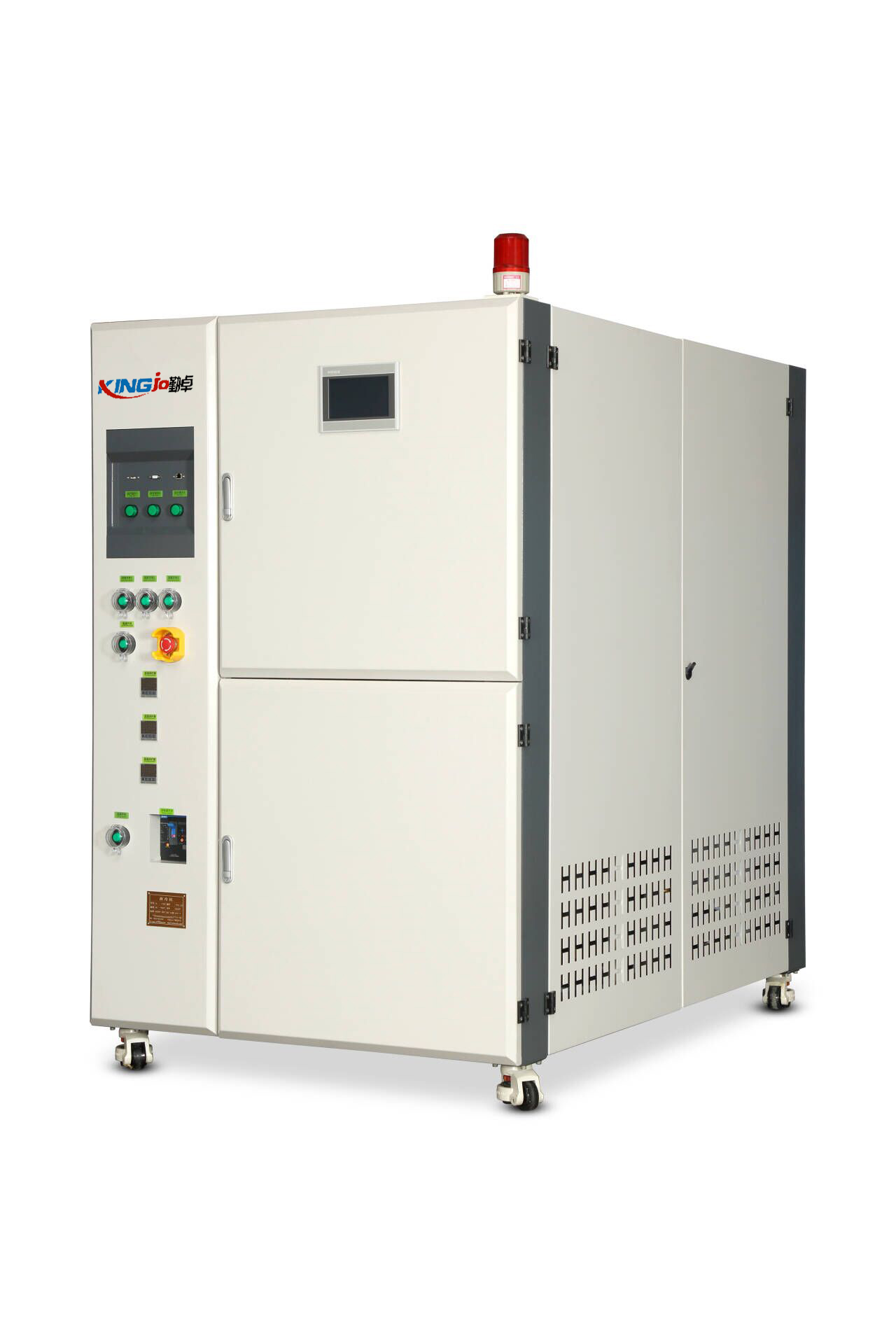

勤卓一体式液冷机
勤卓品牌直冷直热机技术规格书一、勤卓品牌直冷直热机设备简介1.1技术指标输入电源AC380V±5% ，50Hz±5% ，三相五线制直冷工况电池包进口温度在0℃~20℃可调，或过热度在0~10K可调直热工况直热进口温度为30~50℃，或过冷度在0～5℃可调控压精度±40kPa@低压，±80kPa@高压控温精度≤±2.5℃压力指标样品承压力范围5~
勤卓品牌直冷直热机技术规格书一、勤卓品牌直冷直热机设备简介1.1技术指标输入电源AC380V±5% ，50Hz±5% ，三相五线制直冷工况电池包进口温度在0℃~20℃可调，或过热度在0~10K可调直热工况直热进口温度为30~50℃，或过冷度在0～5℃可调控压精度±40kPa@低压，±80kPa@高压控温精度≤±2.5℃压力指标样品承压力范围5~
勤卓液冷机的主要组成部分包括冷却系统、循环系统和控制系统。其中，冷却系统是液冷机的核心部分，它由散热器、水泵、水箱等组成，主要作用是将发热元件的热量传递给冷却介质，使其温度降低。循环系统则由水泵、管道、阀门等组成，主要作用是使冷却介质在液冷机内循环流动，将热量传递给散热器并带走热量。控制系统则由传感器、控制器等组成，主要作用是监测液冷机的运行状态，控制冷却介质的流量和温度等参数，确保液冷机的正常运行。
勤卓品牌直冷直热机技术规格书
一、勤卓品牌直冷直热机设备简介
1.1 技术指标
输入电源 | AC380V±5% ，50Hz±5% ，三相五线制 |
直冷工况 | 电池包进口温度在0℃~20℃可调，或过热度在0~10K可调 |
直热工况 | 直热进口温度为30~50℃，或过冷度在0～5℃可调 |
控压精度 | ±40kPa@低压，±80kPa@高压 |
控温精度 | ≤±2.5℃ |
压力指标 | 样品承压力范围5~20bar，样品进、出液口检测 |
制冷功率 | ≥4kW@25℃ |
制热功率 | ≥2kW@25℃ |
升降温速率 | ≥2℃/min |
流量指标 | 客户自备流量计 |
冷却方式 | 风冷 |
制冷剂 | R134a冷媒（兼容R1234yf冷媒） |
节流装置 | 设备自带电子膨胀阀节流装置（设备不带流量计）
|
进、出口 | 默认进、出液口为空调纳子接头，1对4管路，仅支持单路独立运行，其中一路运行时，其他支路电磁阀自动关闭。 |
负载 | 液冷板、换热管等 |
温度标定位置 | 勤卓品牌直冷直热机设备进、出口处安装温度+压力探头，测试时分别额外逐一标定分液4路环境箱进口温度/压力值。 |
工作模式 | 通过设备不同的控制工况以及目标值，压缩机和膨胀阀通过自我调整，达到控制要求并稳定，兼容以太网/Rs485/CAN2.0通讯，可实现本地和远程的手动/自动控制，并提供远程控制通讯协议，支持Modbus Tcp通信 |
输入功率 | 整机最大运行功率约5kW |
辅助功能 | 自动+手动冷媒回收、充注功能； 自动抽真空 操作方便、安全，非专业制冷操作人员也可使用 |
配件 | 提供直冷机至其他四台环境箱设备的主管路（铜管或不锈钢管），及进、出口连接软管，总长度依据场地实际布局测量而定 （工作温度-50℃-100℃）管径定制，并且具备防老化、保温功能 |
设备尺寸 | ≈D 1450×W 900×H 1800 mm，具体尺寸按实际设计为准（不含接头等部分突出，主体颜色默认RAL7035，或客户备注定制），设备四周至少预留500mm维修空间
|
产品优势 | 1.节能： 高效制冷压缩机和加热器，采用自卸载平衡节能控制； 单台压缩机，实现直冷+直热功能； 制冷系统换热高效，配置高效换热器； 2.精准 出液口流体实时监控，目标流体检测准确； 传感器数据实时显示，真实、有效显示数据； 西门子PLC反映迅速，PID控制稳定； 3.多功能可选 直冷、直热输出模式； 自动回收、抽真空，冷媒加注等功能； 进、出液压力显示； 进、出液温度显示； 温度可编程控制； 多功能报警； |
注明：如上技术指标，未特殊注明测试工况时，默认为空载。
