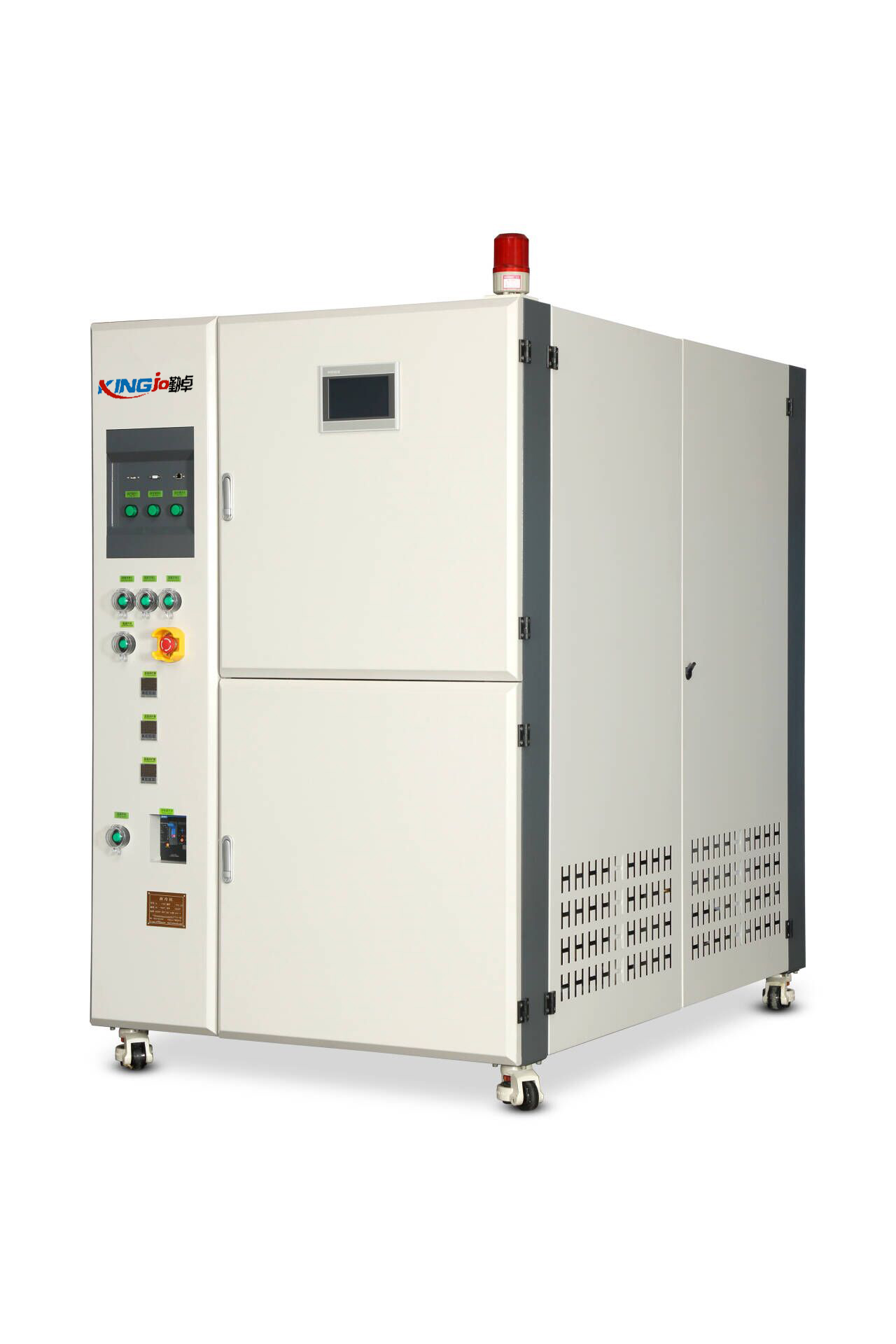

科研单位液冷机使用
1.1勤卓双通道液冷机其他参数1)主要配置压缩机:一台松下/日立/谷轮压缩机,使用R134a冷媒;水泵:1台循环泵,具备内、外循环切换功能;其他:304不锈钢水路,水箱为开放系统,容量≥30L,具备补液+储液功能,满足吹气回液储液功能,储液容量≥20L;西门子PLC+7寸触摸屏压力传感器精度±0.5%流量传感器精度±0.5%(品牌按生
1.1勤卓双通道液冷机其他参数1)主要配置压缩机:一台松下/日立/谷轮压缩机,使用R134a冷媒;水泵:1台循环泵,具备内、外循环切换功能;其他:304不锈钢水路,水箱为开放系统,容量≥30L,具备补液+储液功能,满足吹气回液储液功能,储液容量≥20L;西门子PLC+7寸触摸屏压力传感器精度±0.5%流量传感器精度±0.5%(品牌按生
东莞市勤卓环境测试设备有限公司(简称勤卓环测科技),自创立伊始,确定走“精专化”发展路线,立志做到“一种产品,就是一个行业品牌”。近十三年以来,勤卓环测科技生产员工一直保持超过60%的专业技术人员,确保了一个设备部件由一个专业技术人员把关、一套设备由一个技术团队整体验收的严格生产程序。通过多年潜心研发和技术完善,勤卓环测科技出品的恒温恒湿试验箱、高低温试验箱、冷热冲击试验箱、步入式试验室、快温变试验箱、紫外线加速老化试验箱、干燥箱、盐水喷雾试验机、电磁式振动台、模拟汽车振动台十种“精专化”环境测试设备,已然成为国内外市场的信赖之选。
1)主要配置
压缩机:一台松下/日立/谷轮压缩机,使用R134a冷媒;
水泵:1台循环泵,具备内、外循环切换功能;
其他:304不锈钢水路,水箱为开放系统,容量≥30L,具备补液+储液功能,满足吹气回液储液功能,储液容量≥20L;
西门子PLC+7寸触摸屏
压力传感器精度±0.5%
流量传感器精度±0.5%(品牌按生产厂商自定义)
温度传感器:PT100 A级或NTC热电偶
2)主要部件质保要求:
压缩机:提供 一 年质保期;
水泵:提供 一年质保期;
1.2 主要配件
序号 | 名称 | 参数 | 数量 | 品牌 |
1 | 压缩机 | 1台,3相380V/50Hz 4匹,R134a | 1台 | 日本松下/日立/谷轮 |
2 | 电磁阀 | NEV/FDF | 2个 | 日本鹭宫/三花 |
3 | 制冷循环泵 | 3相380V/50Hz WD/WH-07V+20V | 1台 | 奥兰克/九仁 |
4 | 变频器 | VDF022 | 1台 | 台达 |
5 | 控制器 | S7-200 | 1套 | 西门子PLC |
6 | 流量计 | 0.5~50L/min 电磁流量计 | 1件 | LANSOR或国内外同等品牌 |
7 | 电器件 | 断路器、中间继电器等 | 若干 | 法国施耐德/美国霍尼韦尔/德国西门子 |
8 | 压力变送器 | 0~10bar,0.5级 | 2支 | 美国GEMS/御宾 |
9 | 液位传感器 | L型定制,80mm高 | 2个 | 正鑫 |
10 | 温度传感器 | PT100/NTC | 2个 | 德国久茂/思米思 |
11 | 储液水箱 | ≥50L,304不锈钢 | 1套 | 开放式 |
12 | 电源线 | 5芯线 | 5m | 品牌供应商 |
13 | 循环液管 | 不锈钢管+加布硅胶软管 内径16耐高低温耐压 | ≈20m | 定制品牌 长度按实际场地布置计算 |
14 | 电动阀 | 6分 | 8个 | 勒隆阀门 |
注明:如上零配件,如受供货商交期无法满足生产周期要求,可能会选择代替方案。
1.3 勤卓双通道液冷机系统工程
项目 | 要求 |
环境气压 | 85~106kpa |
设备运行海拔 | 0~2000m |
存储环境温度 | -10~55℃ |
工作环境温度 | 5~35℃ |
工作环境湿度 | 0~90%(非冷凝) |
防护等级 | IP20 |
场地承重 | 要求≥400kg/m2 |
2.0 标准参考
设备设计参考如下通用性标准:
1) 设备机械和电气设计和安装符合国标GB5226.12008《机械电气安全标准》;
2) 设备噪音符合国标GB12348-2008《工业企业厂界噪声排放标准》;
3) 设备电气接地需满足国标GB50169-92《接地装置施工及验收规范》
4) GB9237—2001 制冷和供热用机械制冷系统安全要求
5) GB/T17791—1999 空调与制冷用无缝铜管
6) JB/T4119—1991 制冷用电磁阀
7) GB4272-92 设备及管道保温技术通则
设备最终验收以技术协议内容要求为准。
3.0 勤卓双通道液冷机售后服务
(1)安装调试验收
供方应负责免费包装及送货至需方指定地点, 并派技术人员现场免费安装
调试并交付使用,自带必要的专用工具,安装调试及所派人员的一切费用由供方承担,免费培训操作员至到操作员会独立操作为止。
所供设备按国家标准技术或根据双方拟定的技术参数进行验收。调试完成后,由需方负责人签字认可。
(2)售后服务承诺
产品由供方负责进行售后服务。
设备的质量保证期为一年(从设备验收合格之日起)。质保期内,在产品本身质量问题而导致设备故障的,供方免费给予维修,并对易损件进行免费更换。
供方应承诺终身提供配件和维修服务。
若产品出现质量问题,在接到报修电话(或传真件)实行 4 小时内电话回复,
若电话里不能解决问题,则在 48 小时内由供方专业维修人员上门处理。
供方应在产品交付后或后期使用过程中不定期对技术人员、销售人员和客户使用人员进行专业技术培训,终生负责维修保养。保证需方工作的顺利进行。供方应长期为用户免费提供产品使用说明书、维护咨询、技术咨询服务。
