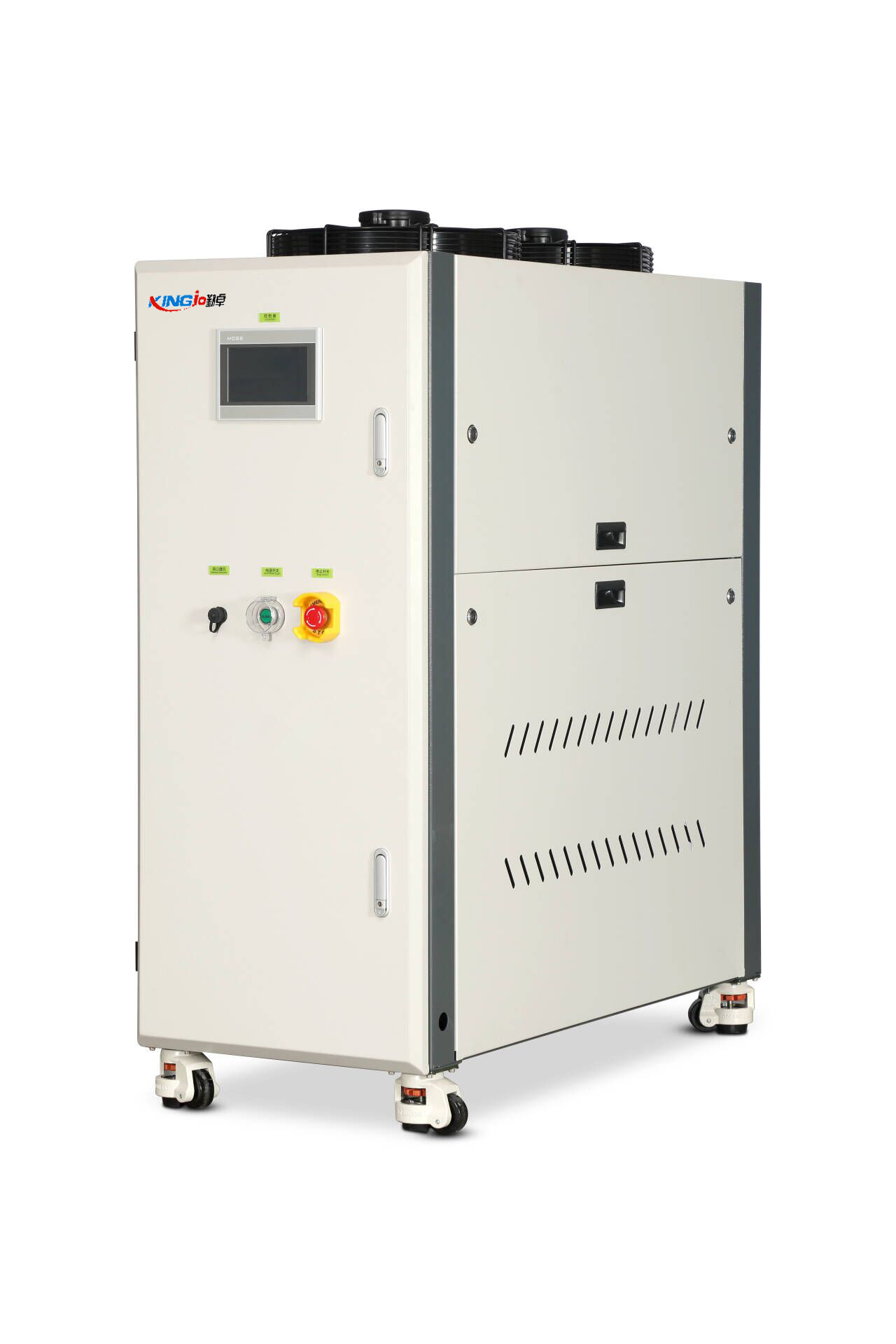

电器液冷机
1.1勤卓品牌单通道风冷机其他参数1)主要配置压缩机:一台松下/日立/谷轮压缩机,使用R134a冷媒;循环风机:1台鼓风机;其他:防老化塑胶软管,风道为密闭系统,具备负载放置风仓,满足一定数量的不同尺寸模组放置,风仓可放置在步入式环境试验仓内,设置进、出口接头,方便连接风管;西门子PLC+7寸触摸屏压力传感器精
1.1勤卓品牌单通道风冷机其他参数1)主要配置压缩机:一台松下/日立/谷轮压缩机,使用R134a冷媒;循环风机:1台鼓风机;其他:防老化塑胶软管,风道为密闭系统,具备负载放置风仓,满足一定数量的不同尺寸模组放置,风仓可放置在步入式环境试验仓内,设置进、出口接头,方便连接风管;西门子PLC+7寸触摸屏压力传感器精
1)主要配置
压缩机:一台松下/日立/谷轮压缩机,使用R134a冷媒;
循环风机:1台鼓风机;
其他:防老化塑胶软管,风道为密闭系统,具备负载放置风仓,满足一定数量的不同尺寸模组放置,风仓可放置在步入式环境试验仓内,设置进、出口接头,方便连接风管;
西门子PLC+7寸触摸屏
压力传感器精度±0.5%
风速传感器精度±0.5%
温度传感器:PT100 A级
2)主要部件质保要求:
压缩机:提供一 年质保期;
鼓风机:提供一年质保期;
1.2 主要配件
序号 | 名称 | 参数 | 数量 | 品牌 |
1 | 压缩机 | 1台,3相380V/50Hz | 1 | 松下/日立/谷轮或同等品牌 |
2 | 循环鼓风机 | 1台,3相380V/50Hz | 1 | 微光/顿力或同等品牌 |
3 | 变频器 | VDF022 | 1 | 台达 |
4 | 控制器 | S7-200 | 1 | 西门子PLC |
5 | 流速计 | 0~1500m³/h 流速计 | 1 | 西森或国内外同等品牌 |
6 | 电器件 | 断路器、中间继电器等 | 若干 | 法国施耐德/德国西门子 |
7 | 压力传感器 | 0~2bar,0.5级 | 1 | 美国GEMS/御宾 |
8 | 温度传感器 | PT100/NTC | 2 | 德国久茂/思米思 |
9 | 风仓 | 容量尺寸定制,304不锈钢 | 1 | 一进一出风口 |
10 | 电源线 | 5m | 1 | 品牌供应商 |
11 | 循环风管 | 保温风循环管 内径依据分仓而定 | 10m | 定制品牌 如需增加长度,请特别注明 |
1.3 系统工程
项目 | 要求 |
环境气压 | 85~106kpa |
设备运行海拔 | 0~2000m |
存储环境温度 | -10~55℃ |
工作环境温度 | 5~35℃ |
工作环境湿度 | 0~90%(非冷凝) |
防护等级 | IP20 |
场地承重 | 要求≥400kg/m2 |
2.0 标准参考
设备设计参考如下通用性标准:
1) 设备机械和电气设计和安装符合国标GB5226.12008《机械电气安全标准》;
2) 设备噪音符合国标GB12348-2008《工业企业厂界噪声排放标准》;
3) 设备电气接地需满足国标GB50169-92《接地装置施工及验收规范》
4) GB9237—2001 制冷和供热用机械制冷系统安全要求
5) GB/T17791—1999 空调与制冷用无缝铜管
6) JB/T4119—1991 制冷用电磁阀
7) GB4272-92 设备及管道保温技术通则
设备最终验收以技术协议内容要求为准。
3.0 勤卓售后服务
(1)安装调试验收
供方应负责免费包装及送货至需方指定地点, 并派技术人员现场免费安装
调试并交付使用,自带必要的专用工具,安装调试及所派人员的一切费用由供方承担,免费培训操作员至到操作员会独立操作为止。
所供设备按国家标准技术或根据双方拟定的技术参数进行验收。调试完成后,由需方负责人签字认可。
(2)勤卓售后服务承诺
产品由供方负责进行售后服务。
设备的质量保证期为一年(从设备验收合格之日起)。质保期内,在产品本身质量问题而导致设备故障的,供方免费给予维修,并对易损件进行免费更换。
供方应承诺终身提供配件和维修服务。
若产品出现质量问题,在接到报修电话(或传真件)实行 4 小时内电话回复,
若电话里不能解决问题,则在 48 小时内由供方专业维修人员上门处理。
供方应在产品交付后或后期使用过程中不定期对技术人员、销售人员和客户使用人员进行专业技术培训,终生负责维修保养。保证需方工作的顺利进行。供方应长期为用户免费提供产品使用说明书、维护咨询、技术咨询服务。
